Rail électrique multiconducteur INNO BY MOBILIS

La qualité MOBILIS est déclinée sur une ligne d’alimentation simple et économique, facile à configurer et rapide à installer, sans compromis quant à la sécurité.

Système d’électrification mobile multiconducteur
40 et 60 A, 4 pôles



Vue 3D : Découvrez le rail électrique multiconducteur INNO by MOBILIS sous toutes ses coutures ?





Vos bénéfices avec le rail conducteur INNO by MOBILIS

GAMME 1 BENEF 1 604x340

La solution 40 et 60 A pour les besoins standards

Le rail d’alimentation électrique INNO by MOBILIS répond en tout point aux attentes les plus exigeantes des fabricants, des monteurs et des utilisateurs d’engins mobiles.

Vous recherchez une ligne droite, adaptée aux conditions environnementales classiques d’un atelier ? La gamme INNO by MOBILIS est faite pour vous. Les gaines fonctionnent en intérieur comme en extérieur.

GAMME 1 BENEF 2 604x340

Facile à configurer

Il vous suffit de sélectionner 10 composants pour obtenir une ligne INNO by MOBILIS opérationnelle.

Notre catalogue en ligne vous permet de préparer votre demande de prix en quelques minutes.

GAMME 1 BENEF 3 604x340

Livré rapidement, au meilleur prix

  • Un stock permanent
  • Départ usine sous 48h après réception de votre commande
  • Le meilleur prix dans les calibres 40 et 60 A



GAMME 1 BENEF 4 604x340

Facile à installer

Compacte et légère, la gaine multiconducteur INNO by MOBILIS est rapide à mettre en oeuvre, même dans des espaces réduits.

Le montage et le démontage des connexions se font à la main, sans aucun outil.

Voir la vidéo d’installation

GAMME 1 BENEF 5 604x340

Sécurité renforcée

Le profil fermé offre une rigidité maximale contre l’accès aux parties sous tension.

L’indice de protection IP23 garantit le personnel contre tout risque de choc électrique, même sous la pluie.

GAMME 1 BENEF 6 604x340

Fiabilité et durabilité

Les chariots collecteurs ont été testés en endurance au-delà des exigences des normes.

Cette longévité élevée permet de réduire la maintenance des installations.

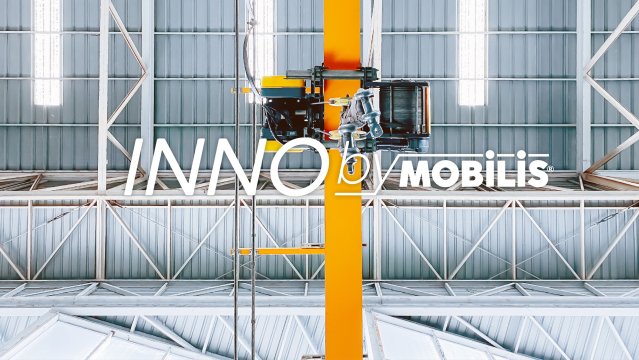

INNO by MOBILIS - l’alimentation électrique de systèmes à trajectoire rectiligne

Les rails électriques à prise de courant mobile INNO by MOBILIS sont prévus pour l’alimentation électrique de systèmes à trajectoire rectiligne :

  • Ponts roulants
  • Palans
  • Transtockeurs
  • Équipements de poste de travail (tasksaver systems)
  • Éléments de levage électriques

Utilisation en intérieur et en extérieur.

Pour toute utilisation en zone accessible au public, prévoir des aménagements de protection complémentaires (degré de protection IP4X exigé suivant EN60204-32).

GAMME 1 APPLI 1 CARREE 800x800

GAMME 1 APPLI 2 CARREE 800x800

Gaîne, chariot collecteur… - les caractéristiques techniques

Construction

Profil de la gaine  PVC autoporteur à structure alvéolaire - Système fermé pour une sécurité maximale
Dimensions du profil  l 54 mm h 70 mm
Encombrement  Pour faciliter le montage, maintenir un accès libre à côté de la gaine de 100 mm minimum
Longueur de ligne  jusqu’à 250 m sans joint de dilatation
Résistance à la flamme  La gaine et tous les accessoires plastiques sont auto-extinguibles, résistants au fil incandescent à 960°C pour les pièces en contact avec les parties sous tension et V-0 selon UL- 94 d’une façon générale.
Matière des conducteurs Cuivre
Vitesse maximale des chariots collecteurs  60 m/min
Endurance  Les chariots collecteurs sont conçus pour parcourir au moins 2000 km en condition normales d’entraînement et en ambiance propre.

GAMME 1 TECH 1 CARREE 800x800





GAMME 1 TECH 2 800x400

Utilisation

Environnement indiqué  Catégorie 3 selon ISO 2081 (extérieur tempéré), intérieur, extérieur sous intempéries ou poussières
Conformité aux normes  EN61439-1, EN61439-6, EN60204-32, CE, UKCA
Températures d’utilisation  -30°C … +55°C
Indice de protection  IP23 selon EN60529 (ligne montée avec l’ensemble des accessoires)



Performances électriques

Calibres nominaux  40 A - 60 A
Nombre de pôles  4 pôles - Le conducteur de protection (PE) est repéré sur toute la longueur de la gaine par une bande de couleur vert-jaune.
Tension maximale d’emploi  690 VAC à 50 Hz, 60 Hz ou DC
Protection contre les
courts-circuits
Icw < 10 kA
Distance d’isolement entre conducteurs ou entre conducteurs et parties accessibles
  • Distance dans l’air : adaptée à la catégorie de surtension n°III soit 6 kV selon EN61439-1
  • Lignes de fuite : 30 mm mini (selon EN60204-32)

Intensité selon facteur de marche

Le calibre du rail est la valeur minimale de l’intensité admissible par le rail. En fonction de la température ambiante et du facteur de marche, la valeur maximale admissible est plus élevée :

Température ambiante  Facteur de marche  Valeur max. admissible
Calibre 40 A  Calibre 60 A
35°C  80%  63 A  87 A
40°C  59 A  76 A
55°C  46 A  51 A
35°C  100%  59 A  83 A
40°C  46 A  71 A
55°C  44 A  47 A

GAMME 1 TECH 3 800x400

INNO by MOBILIS - Votre garantie

Notre matériel est garanti un an contre tout vice de matière ou de fabrication reconnu par nous-mêmes. N’étant pas maîtres des conditions de montage et d’exploitation, notre garantie se limite au remplacement ou à la réparation (à notre choix) de l’élément reconnu défectueux. Notre responsabilité ne saurait être engagée en cas de défaut de surveillance et d’entretien. De même que les arrêts de production ne sauraient nous être imputés. En cas de litige, les tribunaux de Strasbourg sont seuls compétents, même en cas de pluralité des défendeurs.
