Rail électrique monoconducteur MOVIT BY MOBILIS

D’une seule gaine à - potentiellement - une infinité de pôles en parallèle… Le système MOVIT by MOBILIS offre une flexibilté incroyable pour bâtir des solutions d’alimentation électrique mobile de forte puissance.

Prise de courant mobile 315, 450 et 630 A à base de gaines monoconducteurs

Vue 3D : Découvrez le rail électrique multiconducteur INNO by MOBILIS sous toutes ses coutures ?

Vos bénéfices avec le rail conducteur électrique MOVIT by MOBILIS

Une alimentation puissante sur de longues distances

Votre atelier fait plus de 150 m de long ?
Vous devez alimenter des équipements mobiles lourds sur de longues distances ?

Le système MOVIT by MOBILIS est conçu spécialement pour vos besoins jusqu’à 630 A. De grandes longueurs peuvent être obtenues sans aucun joint de dilatation.

Facile à configurer

Il vous suffit de sélectionner 9 composants pour obtenir une ligne MOVIT by MOBILIS opérationnelle.

Notre catalogue en ligne vous permet de préparer votre demande de prix en quelques minutes.

Grande flexibilité

MOVIT by MOBILIS est un système multipolaire et totalement modulaire : vous alignez en parallèle autant de pôles que vous le souhaitez et, grâce aux joints de dilatation, l’étendue des lignes est illimitée, en intérieur comme en extérieur.

À tout moment, vous pouvez démonter et modifier une ligne MOVIT by MOBILIS.

GAMME 3 BENEF 4 604x340

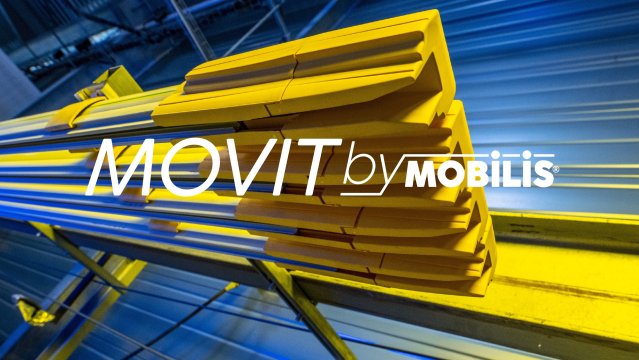

Connexion fiable

Conçu en aluminium plaqué acier inox sur les surfaces de contact, le rail MOVIT by MOBILIS offre une conductivité élevée et un design compact pour son calibre.

Le design du profilé et du collecteur garantit une connexion fiable sur de grandes lignes d’électrification mobiles, même en cas de léger décalage angulaire.

Montage facile

Assemblez la ligne par un simple clippage des gaines dans les suspensions. La connexion auto-alignante conduit à une faible chute de tension.

Voir la vidéo d’installation

GAMME 3 BENEF 6 604x340

Sécurité et longévité

Le profil fermé offre une rigidité maximale contre l’accès aux parties sous tension. L’indice de protection IP23 garantit le personnel contre tout risque de choc électrique, même sous la pluie.

La qualité des matériaux et de la fabrication est garante d’une très grande longévité de votre équipement. Les pièces d’usure sont dimensionnées pour une longue durée de vie sans maintenance.

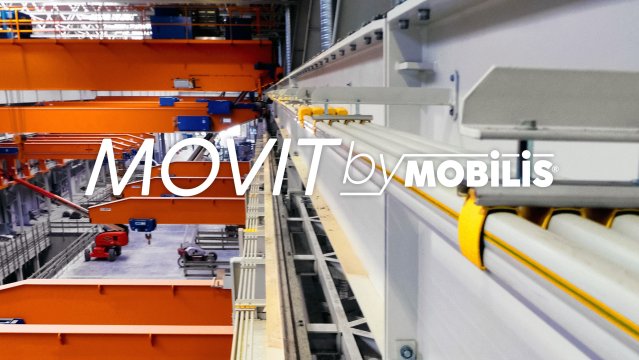

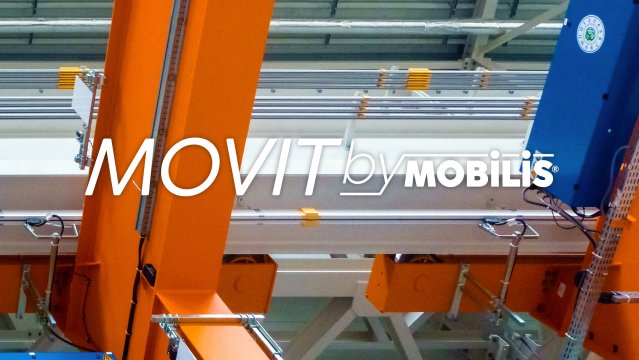

MOVIT by MOBILIS - pour les grands ponts roulants

Les rails électriques à prise de courant mobile MOVIT by MOBILIS sont couramment utilisés pour l’alimentation électrique des :

grands ponts roulants courte et longue distance,
palans,
carrières,
ou encore de nombreuses autres applications en intérieur et en extérieur.

Pour toute utilisation en zone accessible au public, prévoir des aménagements de protection complémentaires (degré de protection IP4X exigé suivant EN60204-32).

GAMME 3 APPLI 1 CARREE 800x800

GAMME 3 APPLI 2 CARREE 800x800

Gaîne, collecteur… - les caractéristiques techniques

Construction

Profil	Gaine en PVC Rail aluminium - profil rigide « en H » Piste de forme incurvée pour un contact optimal et maîtrisé
Encombrement	Voir schémas
Poids de la gaîne	0,81 kg/m en 315 A ; 1,03 kg/m en 450 A ; 1,26 kg/m en 630 A
Longueur de ligne	Illimitée avec joint(s) de dilatation Sans joint de dilatation : 350 m pour calibres 315 A et 450 A ; 250 m pour calibre 630 A
Résistance à la flamme	La gaine et tous les accessoires plastiques sont auto-extinguibles, résistants au fil incandescent à 960°C pour les pièces en contact avec les parties sous tension et V-0 selon UL- 94.
Matière des conducteurs	Aluminium plaqué acier inox sur les surfaces de contact
Vitesse maximale des chariots collecteurs	600 m/min
Endurance	Les collecteurs sont conçus pour parcourir plusieurs milliers de kilomètres.

Utilisation

Environnement indiqué	Catégorie 3 selon ISO 2081 (extérieur tempéré), intérieur, extérieur sous intempéries ou poussières. Une exécution avec tenue de 600 h au brouillard salin est disponible, nous consulter.
Conformité aux normes	EN60439-2, EN61439-6, EN60204-32, CE, UKCA
Températures d’utilisation	-30°C … +55°C
Indice de protection	IP23 selon EN60529 (ligne montée avec l’ensemble des accessoires)

Performances électriques

Calibres nominaux	315 A, 450 A, 630 A
Nombre de pôles	1 à l’infini - Le conducteur de protection (PE) est repéré sur toute la longueur de la gaine par une bande de couleur vert-jaune.
Tension assignée d’emploi	750 VAC à 50 Hz ou 60 Hz
Protection contre les courts-circuits	I_cw = 8,5 kA / 0,2 s I_PK = 17 kA Au delà, nous consulter
Distance d’isolement entre conducteurs ou entre conducteurs et parties accessibles	Distance dans l’air : 10 mm mini Lignes de fuite : 30 mm mini (selon EN60204-32)

Intensité selon facteur de marche

Le calibre du rail est la valeur minimale de l’intensité admissible par le rail. En fonction de la température ambiante et du facteur de marche, la valeur maximale admissible est plus élevée :

Température ambiante	Facteur de marche	Valeur max. admissible
Température ambiante	Facteur de marche	Calibre 315 A	Calibre 450 A	Calibre 630 A
35°C	80%	440 A	540 A	638 A
40°C	80%	405 A	496 A	580 A
35°C	100%	415 A	500 A	570 A
40°C	100%	380 A	460 A	530 A

MOVIT by MOBILIS - Votre garantie

Notre matériel est garanti un an contre tout vice de matière ou de fabrication reconnu par nous-mêmes. N’étant pas maîtres des conditions de montage et d’exploitation, notre garantie se limite au remplacement ou à la réparation (à notre choix) de l’élément reconnu défectueux. Notre responsabilité ne saurait être engagée en cas de défaut de surveillance et d’entretien. De même que les arrêts de production ne sauraient nous être imputés. En cas de litige, les tribunaux de Strasbourg sont seuls compétents, même en cas de pluralité des défendeurs.
